銅鋼復合板型導電橫臂
|
已閱：9413 2008-1-24 8:35:27 |
| |

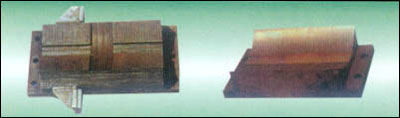

銅鋼復合板型導電橫臂
產品特點:
1、產品采用銅鋼復合板焊接組成電極橫臂，其中銅層用于導電、鋼層用于支持各種機械力。
2、電極臂框架內有水夾層，通水冷卻，能經受住電爐水焰的灼燒。
3、電極夾持采用蝶形彈簧，帶動抱箍抱緊電極，氣動或液壓松開的形式，夾持力大，夾持電極可靠。
4、電極夾采用鉻銅合金或銅鋼復合板，內部水冷使用壽命長。
用于煉鋼電弧爐、鋼包精煉爐、鐵合金精煉爐等，電極直徑￠300mm——￠600mm,電流7.7KA-70KA,共9種規格。

|
序號
|
石墨電極直徑mm
|
電極分布圓直徑mm
|
電爐變壓器 |
參考電弧爐容量t
|
橫臂截面外形尺寸mm
|
電極放松缸壓力MPa/介質
|
冷卻水
|
|
額定容量KVA |
二次側電流KA |
消耗量m3/h |
管接頭規格 |
|
1 |
￠300 |
￠620-￠800 |
3200 |
7.7 |
5 |
430*260 |
5/水基0.4/空氣 |
8 |
G1/2" |
|
2 |
￠350 |
￠700-￠950 |
5500-8000 |
12.2-17.7 |
10 |
430*260 |
5/水基0.4/空氣 |
8 |
G1/2" |
|
3 |
￠350-￠400 |
￠800-￠1120 |
8000 |
17.7 |
15 |
450*260 |
5油,水基 |
10 |
G3/4" |
|
4 |
￠400 |
￠800-￠1150 |
9000-12500 |
17.32-26.7 |
20 |
500*360 |
5油,水基 |
14 |
G3/4" |
|
5 |
￠400-￠450 |
￠900-￠1150 |
12500-18000 |
26.7-30.28 |
30 |
530*360 |
5油,水基 |
16 |
G3/4" |
|
6 |
￠500 |
￠900-￠1050 |
25000-40000 |
37.9-48.6 |
50 |
680*450 |
5/水基.水乙二醇 |
22 |
G1" |
|
7 |
￠500-￠550 |
￠1050-￠1100 |
31500-50000 |
42.7-54.4 |
75 |
700*450 |
5/水基.水乙二醇 |
28 |
G1" |
|
8 |
￠600 |
￠1100-￠1200 |
50000-63000 |
54.4-62.1 |
90 |
800*450 |
6/水基.水乙二醇 |
30 |
GL1/4" |
|
9 |
￠600 |
￠1100-￠1200 |
63000-80000 |
62.1-69.9 |
100 |
800*450 |
6/水基.水乙二醇 |
32 |
GL1/4 |
訂購事項：
1、訂購者可按表2-1的參數選擇訂購，有不同要求時請在合同中提出。
2、訂購電極臂是電爐或鋼包爐鐵合金精煉爐上的一個部件，在電極臂訂購時，用戶還要提供相關的其他尺寸，如（1）電極立柱中心的與爐子中心線的距離（2）電極臂與電極立柱聯接形式及相關尺寸（3）液壓介質及壓力或壓縮空氣壓力等。
|
|
|
| |
|
|
|
 |
|
