無(wú)機(jī)富鋅底漆

　　詳情介紹:
　　產(chǎn)品名稱：無(wú)機(jī)富鋅底漆
　　漆膜顏色：灰色
　　包裝規(guī)格：24+2.4kg/組
　　混合比例：10:1
　　稀釋劑：無(wú)機(jī)富鋅底漆稀釋劑
　　施工方法：無(wú)氣噴涂、有氣噴涂、手工涂
　　無(wú)機(jī)富鋅底漆是鋼結(jié)構(gòu)重防腐常用的高檔防腐涂料，含有大量?jī)?yōu)質(zhì)鋅粉，起到陰極保護(hù)、電化學(xué)防腐的作用。無(wú)機(jī)富鋅底漆有多種配套方式，其涂層防腐性能強(qiáng)，在各種工業(yè)領(lǐng)域有著廣泛的應(yīng)用。

高鋅含量	陰極保護(hù)	防腐防銹
無(wú)機(jī)富鋅底漆鋅含量高，不揮發(fā)份金屬含量≥80%	鋅粉提供較好的陰極保護(hù)特性，電化學(xué)防腐，全面保護(hù)基材	漆膜具有優(yōu)異的耐腐蝕特性，防腐防銹能力強(qiáng)
耐高溫性	可焊接性	機(jī)械性能
涂層可耐高溫400℃，漆膜完好，不脫落，不起皮	無(wú)機(jī)富鋅底漆在25μm時(shí)不影響焊接性能	漆膜機(jī)械性能優(yōu)異，硬度、抗沖擊性、柔韌性符合國(guó)家標(biāo)準(zhǔn)

　　主要用途
　　無(wú)機(jī)富鋅底漆適用于噴砂處理至Sa2.5級(jí)的裸鋼表面，主要用于大氣環(huán)境下的鋼鐵構(gòu)件防腐蝕，也適用于容器罐內(nèi)、保溫層下的鋼鐵構(gòu)件防腐蝕。
　　適用于建筑鋼結(jié)構(gòu)、海洋平臺(tái)、煙囪、管道防護(hù)、橋梁設(shè)施、儲(chǔ)罐防腐等。

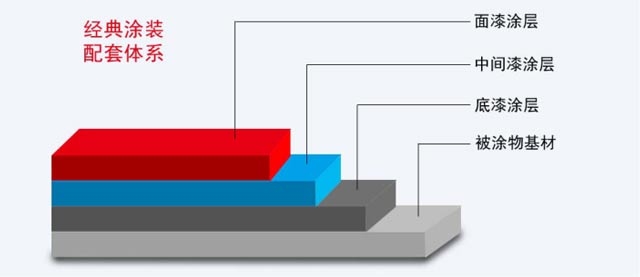

　　配套體系

　　常用配套系統(tǒng)：無(wú)機(jī)富鋅底漆+環(huán)氧封閉漆+環(huán)氧云鐵中間漆+氟碳面漆
　　封閉漆：環(huán)氧封閉底漆
　　中間漆：環(huán)氧云鐵中間漆、環(huán)氧厚漿漆
　　面漆：氟碳面漆、丙烯酸聚氨酯面漆、聚硅氧烷面漆
　　技術(shù)參數(shù)

項(xiàng)目	指標(biāo)
容器中狀態(tài)	攪拌均勻無(wú)硬塊，呈均勻狀態(tài)；粉料呈微小均勻粉末狀態(tài)
不揮發(fā)份中金屬鋅含量	≥80%
耐熱性	400℃，1h，漆膜完好，允許變色
不揮發(fā)分含量	≥75%
干燥時(shí)間	表干≤0.5h，實(shí)干≤8h
附著力（拉開法）	≥3MPa
抗滑移系數(shù)	初始時(shí)，≥0.55；安裝時(shí)（6個(gè)月內(nèi)），≥0.45
耐沖擊強(qiáng)度	50kg·cm
耐鹽霧試驗(yàn)	2500小時(shí)，漆膜完好（干膜100微米）
耐老化試驗(yàn)	1500小時(shí)，表面完好
耐濕熱試驗(yàn)	1500小時(shí)，表面完好
漆膜硬度	H
焊接試驗(yàn)	涂料焊接無(wú)影響
柔韌性	1mm

　　施工工藝
　　表面處理
　　鋼鐵表面必須經(jīng)過(guò)噴砂或拋丸處理，去除表面雜質(zhì)、銹跡、油污、粉塵等，增加鋼材表面的粗糙度，提高無(wú)機(jī)富鋅底漆的附著力，該漆對(duì)于表面處理要求較高，必須達(dá)到Sa2.5級(jí)標(biāo)準(zhǔn)才能保證良好的附著效果。
　　漆料準(zhǔn)備
　　無(wú)機(jī)富鋅底漆主劑中按照比例加入固化劑和稀釋劑，充分?jǐn)嚢杈鶆颍旎?0-30分鐘。施工環(huán)境溫度在5-40℃，相對(duì)濕度25%-85%，混合好的漆料須在6小時(shí)（25℃）內(nèi)用完，避免油漆膠化凝固無(wú)法使用。
　　施工方法
　　無(wú)機(jī)富鋅底漆可采用高壓無(wú)氣噴涂、有氣噴涂、手工涂刷等方法。施工期間要不斷攪拌桶內(nèi)漆料，避免鋅粉沉淀。

項(xiàng)目	高壓無(wú)氣噴涂	有氣噴涂	手工刷涂
最大稀釋量	0-5%	5-20%	適用
噴孔	0.43-0.53mm	1.7-2.5mm
噴出壓力	10-15MPa	0.3-0.4MPa

底材溫度	干燥時(shí)間		涂裝間隔
23℃	表干	實(shí)干	最小	最大
	0.5h	5h	48h	不限
